之所以說(shuō)“再談”，是因?yàn)殍T紋這個(gè)話題在本人其它帖子中已經(jīng)部分討論過(guò)。請(qǐng)參見(jiàn)：

錢幣工作模狀態(tài)研究 http://coin001.com/read.php?tid=40916
出廠原光的含義 http://coin001.com/read.php?tid=65851

但是因?yàn)閿⑹龅貌粔蚣?、詳?xì)，還是有幣友問(wèn)“什么是鑄紋”這樣的問(wèn)題。趁此機(jī)會(huì)把鑄紋的成因和形態(tài)詳細(xì)討論一下。

1.    為什么要討論鑄紋

鑄紋是在硬幣生產(chǎn)過(guò)程中產(chǎn)生的。大部分普制幣上都會(huì)出現(xiàn)鑄紋，表現(xiàn)為原光（見(jiàn)“出廠原光的含義”http://coin001.com/read.php?tid=65851），而原光是普制幣品相的首要指標(biāo)。評(píng)級(jí)師在評(píng)判普制幣時(shí)，首先會(huì)觀察原光，確定大致的評(píng)分范圍，然后再根據(jù)壓印、視覺(jué)效果等其它指標(biāo)進(jìn)行細(xì)分。如果原光達(dá)不到一定標(biāo)準(zhǔn)，其它方面再好也是無(wú)用。

鑄紋（或原光）之所以重要，是因?yàn)樗鼈兎从吵鰩拍５臓顟B(tài)。就普制幣來(lái)說(shuō)，用早期工作模壓印出的初打幣應(yīng)該沒(méi)有鑄紋或者鑄紋極少，達(dá)到PL（proof like，類精制）的效果。隨著工作模使用時(shí)間的增長(zhǎng)，鑄紋增多、增大、增粗。末期工作模的鑄紋非常粗大，因此反光也強(qiáng)烈。因此說(shuō)不是原光越粗、越亮越好，而是越細(xì)密、越窄越好。

精制幣上則不應(yīng)出現(xiàn)鑄紋。精制幣的工作模應(yīng)該始終保持為鏡面狀態(tài)，和普制幣工作模的初打狀態(tài)相似，因此壓出的錢幣不應(yīng)有鑄紋或車輪光。一旦幣面出現(xiàn)鑄紋，必須馬上修模。正因?yàn)殍T紋造成的車輪光被普遍認(rèn)作普制幣的標(biāo)記，才出現(xiàn)NGC把老西藏精制幣評(píng)為普制的烏龍。（見(jiàn)“有誰(shuí)遭遇過(guò)老西藏精制幣普評(píng)？”http://coin001.com/read.php?tid=81568&fpage=2）NGC評(píng)級(jí)師業(yè)務(wù)不精是一個(gè)原因，而另一方面，老西藏精制幣上的大量鑄紋及其導(dǎo)致的寬、散的車輪光通常只會(huì)在普制幣上見(jiàn)到，誤評(píng)可說(shuō)是事出有因。

2.    鑄紋的形成

鑄紋如何形成在國(guó)外的錢幣集藏界已經(jīng)是常識(shí)，但是在國(guó)內(nèi)通常聽(tīng)到的是這個(gè)說(shuō)法：鑄紋是金屬流動(dòng)形成的。這句話沒(méi)錯(cuò)，但是理解往往錯(cuò)誤。許多人，包括一些幣章集藏資深人士，把這句話理解為一個(gè)金屬坯餅受到工作模擠壓，坯餅的金屬產(chǎn)生流動(dòng)，于是在幣面上形成鑄紋。曾經(jīng)有一位高手在和我討論時(shí)用面團(tuán)做比喻，說(shuō)是用手壓下去，面團(tuán)上會(huì)起皺，那就好比是鑄紋。

這個(gè)解釋有幾個(gè)說(shuō)不通的地方。一是初打普制幣和精制幣在壓印過(guò)程中也有金屬流動(dòng)，為什么沒(méi)有形成鑄紋？二是鑄紋的形態(tài)明顯是和幣模狀態(tài)相關(guān)的。越是末期的普制幣模打出來(lái)的鑄紋越粗、越長(zhǎng)，這時(shí)的金屬流動(dòng)和早期幣模壓印時(shí)有什么不一樣？三是各種幣模壓印出來(lái)的鑄紋有差別。精制幣如果出現(xiàn)鑄紋，比普制幣上細(xì)小得多。照理說(shuō)精制幣的壓印壓力比普制幣大，壓印次數(shù)也多，怎么流動(dòng)造成的皺紋反而比普制幣要細(xì)?。克氖氰T紋一概是突出于幣面的，起皺應(yīng)該是突出和凹陷都有。

鑄紋的形成其實(shí)在“出廠原光的含義”一文中已經(jīng)說(shuō)明，在此總結(jié)一下：坯餅在壓印過(guò)程中產(chǎn)生金屬流動(dòng)，流動(dòng)的金屬在工作模上造成細(xì)小的擦痕。這些擦痕被壓印在后來(lái)的幣面上，形成鑄紋。金屬流動(dòng)不是造成鑄紋的直接原因，而是間接原因。把鑄紋的起因比作壓面團(tuán)起皺完全不得要領(lǐng)。

對(duì)鑄紋成因的這個(gè)說(shuō)明可以很好地回答上面提出的問(wèn)題。初打幣和精制幣因?yàn)槠涔ぷ髂＝蹒R面，沒(méi)有或極少有擦痕，因此盡管有金屬流動(dòng)，也不會(huì)出現(xiàn)鑄紋。普制幣工作模使用時(shí)間越長(zhǎng)，工作模上的擦痕就越多，越粗大，在幣面上壓印出的鑄紋也相應(yīng)比較粗大。而精制幣工作模因?yàn)榻?jīng)過(guò)硬化處理（鍍鉻或其它金屬等），金屬流動(dòng)造成的擦痕相對(duì)細(xì)、淺，因此精制幣上即使出現(xiàn)鑄紋，也比普制幣上細(xì)小。擦痕在工作模上是凹陷的，因此幣面上的鑄紋是突出的。

3.    鑄紋的形態(tài)

鑄紋是從中心向四周發(fā)散的。這和金屬流動(dòng)的方向有關(guān)?？繋胚吿幾顬槊黠@和密集，另外在突出的圖案、文字和日期等周圍也可以出現(xiàn)鑄紋。

上面提到了鑄紋是突出于幣面的。這是鑄紋的一個(gè)重要特征。我在寫“錢幣工作模狀態(tài)研究”一文時(shí)從方向和部位上基本認(rèn)定老西藏精制幣上所謂“閃光性損傷”其實(shí)是鑄紋，但是如果不能顯示出這些痕跡是突出幣面的，就無(wú)法下定論。好在現(xiàn)在已經(jīng)能夠通過(guò)高倍放大，拍出這些鑄紋的照片。從照片中可以看出幣面并無(wú)損傷，而是有許多突出于幣面的鑄紋：

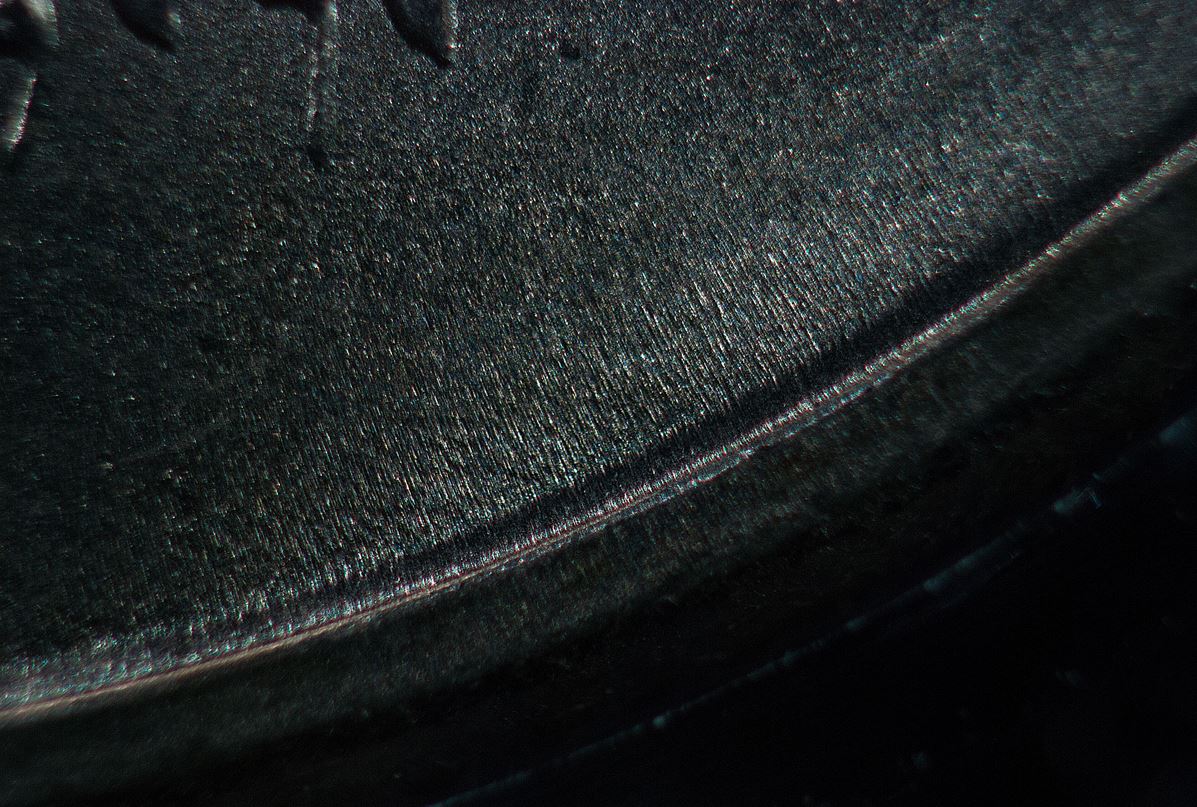

老西藏精制幣的鑄紋（點(diǎn)擊放大照片）




以下是另外一些中外幣章上鑄紋的照片，它們都是突出表面的。（點(diǎn)擊放大照片）

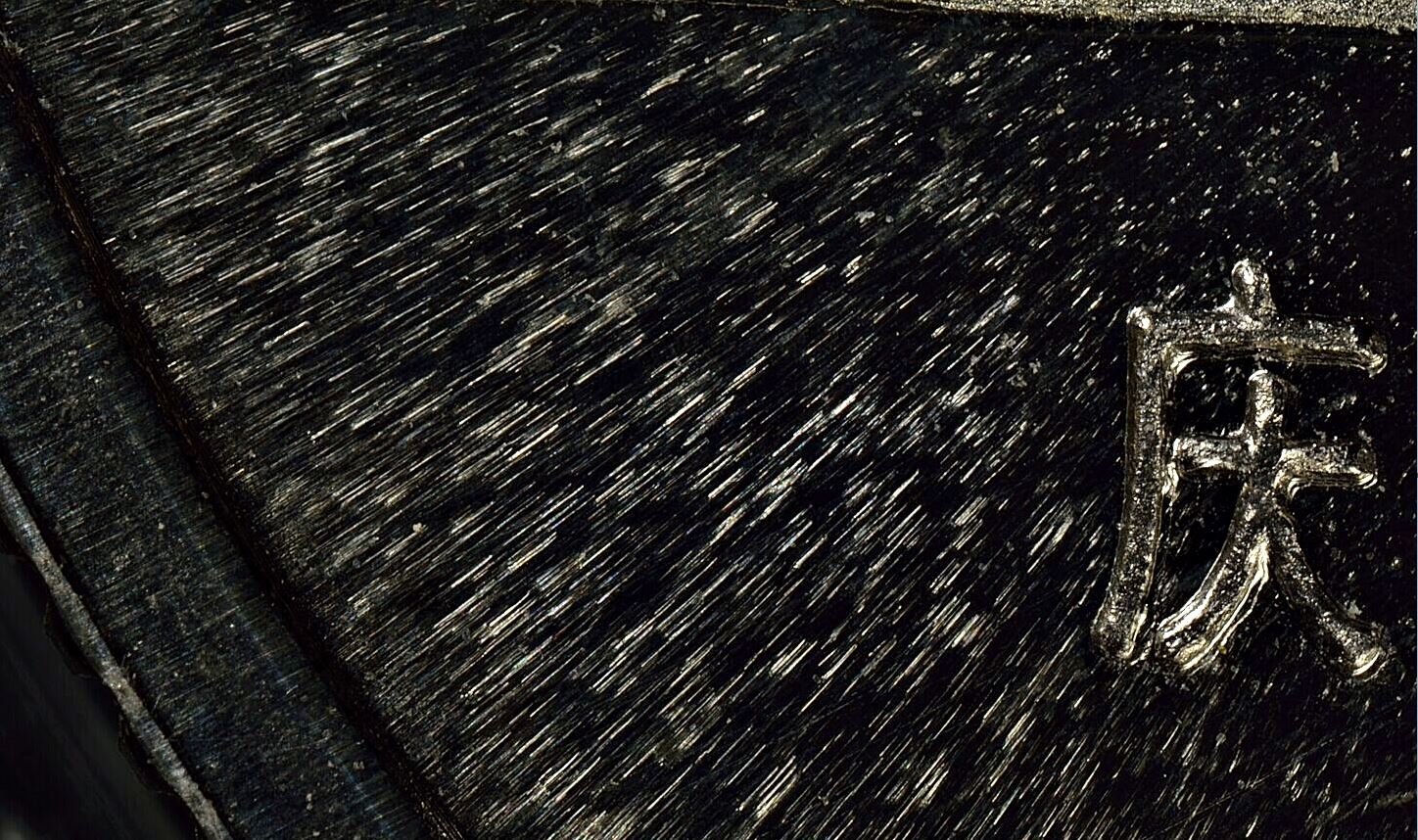

老西藏普制幣（照片由何瑋先生提供）

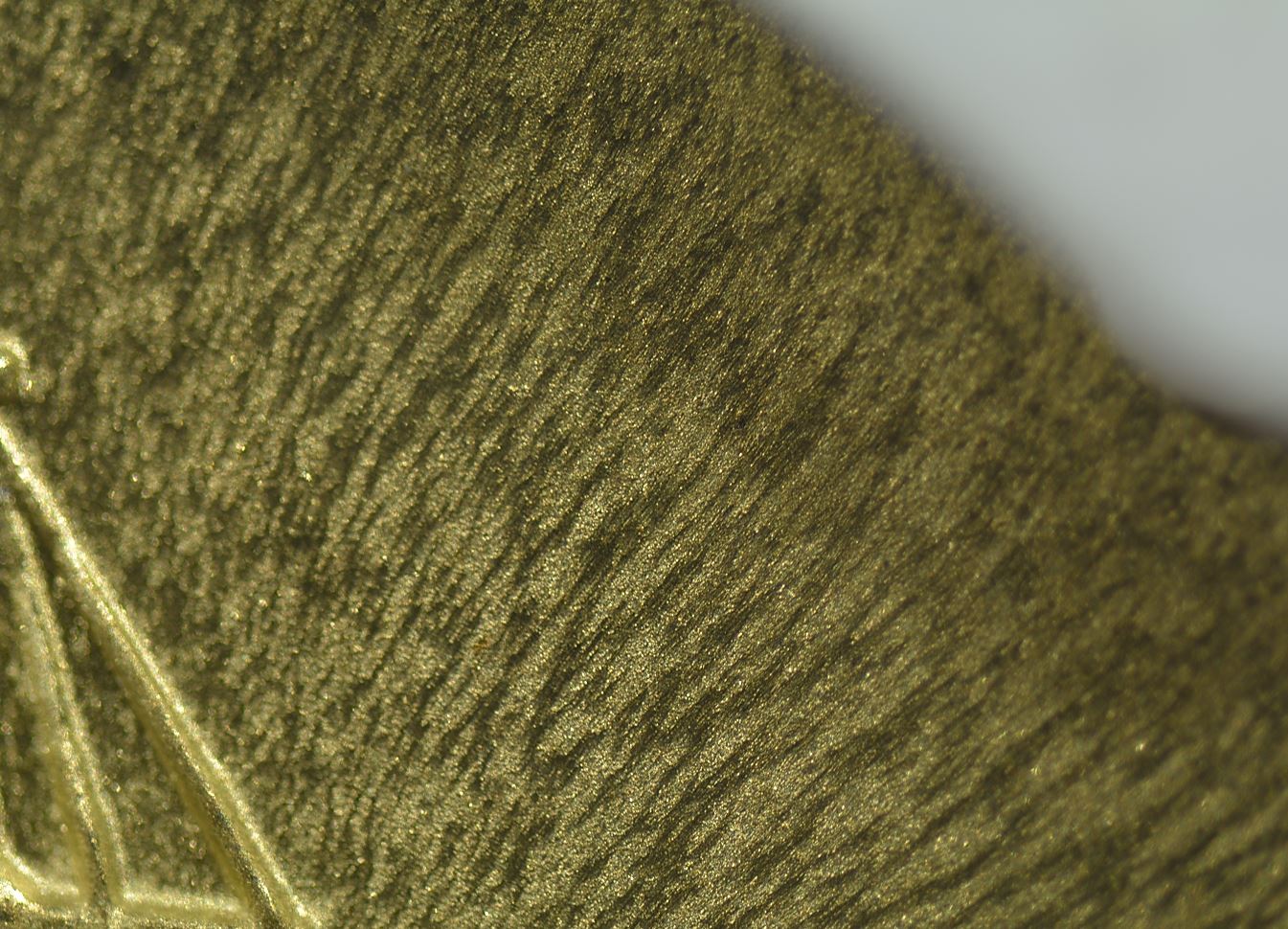

鑒真銅章


和合銅章


林肯分幣

微觀研究幫助我們揭開(kāi)很多不解之謎

錢幣研究的根本方式是微觀研究

王版主文章，處處是精華。
把鑄紋說(shuō)得如此形象、如此通透，實(shí)在高、高、。高

學(xué)習(xí)了。謝謝！

希望這次的錢幣攝影大賽能有表現(xiàn)鑄紋的作品！



拍了幾張鑄紋的圖片，見(jiàn)此貼：
http://coin001.com/read.php?tid=83666

我理解鑄紋和擦痕產(chǎn)生的原因明顯不同，擦痕無(wú)法反映工作模的狀態(tài)其形式非散發(fā)性的，擦痕產(chǎn)生過(guò)程沒(méi)有任何規(guī)律可循，而鑄紋可以反映工作模的狀態(tài)其形式散發(fā)性從中心向四周發(fā)散，但是無(wú)論是鑄紋和擦痕都是金屬流動(dòng)過(guò)程中產(chǎn)生，王兄我這樣解釋是否合理，提前祝您春節(jié)快樂(lè)?。?img src="images/post/smile/default/18.gif" />



引用

引用第10樓202yi于2016-01-21 10:49發(fā)表的  :
我理解鑄紋和擦痕產(chǎn)生的原因明顯不同，擦痕無(wú)法反映工作模的狀態(tài)其形式非散發(fā)性的，擦痕產(chǎn)生過(guò)程沒(méi)有任何規(guī)律可循，而鑄紋可以反映工作模的狀態(tài)其形式散發(fā)性從中心向四周發(fā)散，但是無(wú)論是鑄紋和擦痕都是金屬流動(dòng)過(guò)程中產(chǎn)生，王兄我這樣解釋是否合理，提前祝您春節(jié)快樂(lè)！！

討論鑄紋時(shí)之所以容易產(chǎn)生混淆，原因之一是術(shù)語(yǔ)不統(tǒng)一。許多文章和論述把幣面上和工作模上的放射狀痕跡都叫做鑄紋，英文是 flow line。但是也有深入研究者把幣面上的放射狀痕跡稱為鑄紋 (flow line)，而把工作模上的放射狀痕跡稱為擦痕 （scratch) 或蝕痕 (erosion mark)。我認(rèn)為第二種說(shuō)法更加精確，因?yàn)榉从沉似涑梢?，因此在此帖中采用了這些術(shù)語(yǔ)。工作模上的擦痕如果是壓印中金屬流動(dòng)造成的，也是放射狀的，會(huì)隨著工作模的老化而加深、變得更加粗大。當(dāng)然還有其它原因造成的擦痕，如修模痕。那些不在本帖的討論范圍之內(nèi)。

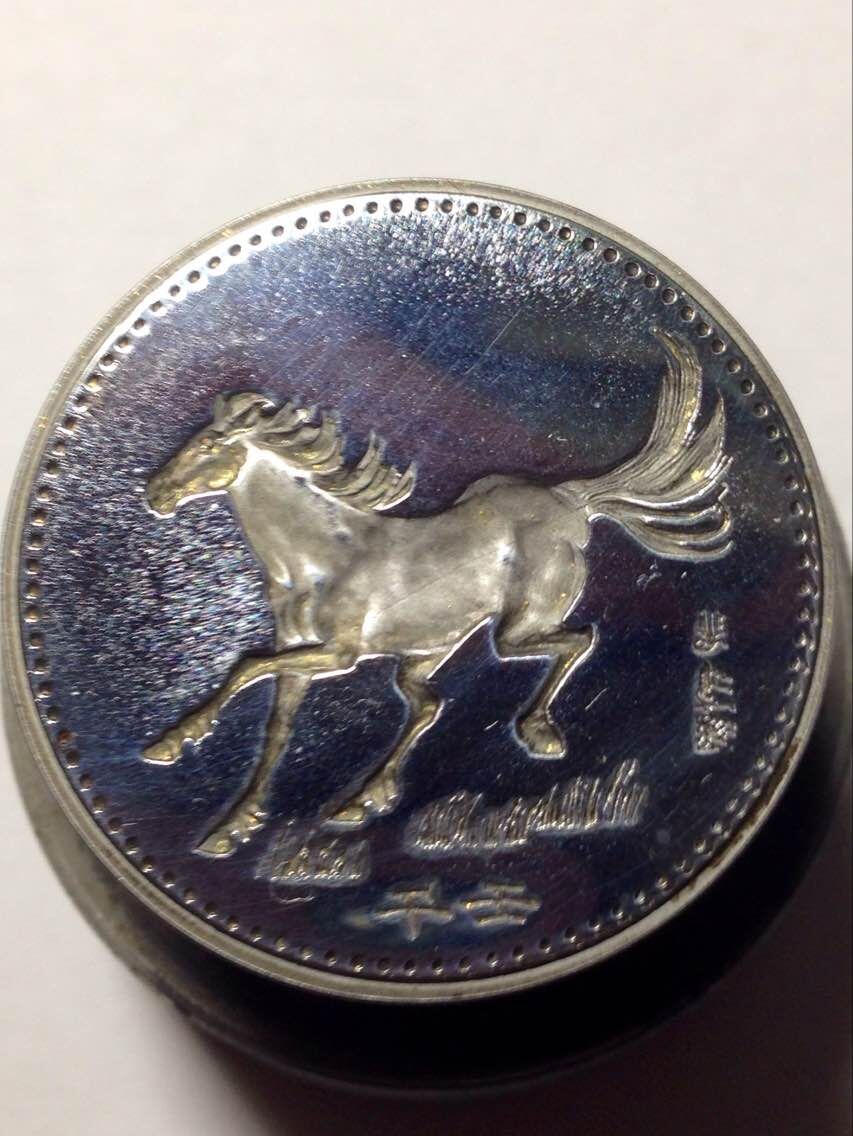

其實(shí)要了解鑄紋如何產(chǎn)生，只要看看工作模就知道了。如果鑄紋是坯餅像壓面團(tuán)那樣的起皺，工作模上不該出現(xiàn)放射狀擦痕。問(wèn)題是很難見(jiàn)到造幣廠工作模的照片?，F(xiàn)附上一張精制章工作模的照片，上面有明顯的放射狀擦痕。我沒(méi)有在原帖中放這張照片，是因?yàn)椴幌氚丫茙耪律系蔫T紋拉進(jìn)來(lái)討論，畢竟鑄紋不應(yīng)出現(xiàn)在精制幣章上。

也祝你春節(jié)快樂(lè)！

[upload=1] 不知這種凹陷算鑄紋還是其他形式的磨損。
