亚洲精品久久久狠狠爱小说,永久免费av无码网站性色av,亚洲精品国产自在久久,一个人看的www免费,亚洲日本中文字幕在线四区

硬幣“弱打”：即最直接的表現(xiàn)在主題圖案模糊不清，局部細節(jié)缺失嚴重。硬幣表面坯餅或圖案上的修模紋（拋光紋）可以微觀用來輔助判斷“弱打”存在的成因。
很明顯，貼中圖片“杰弗遜5美分”和“老西藏國徽”及最后一張貼圖是典型的“弱打”特征。而貼圖中其它硬幣如1993001是看不出“弱打”特征的。
關(guān)于拋光紋（修模紋）：
具有“弱打”特征的硬幣，如坯餅存在“拉絲紋”，那么“弱打”后硬幣或存在原有的“拉絲紋”，紋理表現(xiàn)為“凹紋”；同理，修模紋會表現(xiàn)為“凸紋”。
1993001存在麥穗表面“凸紋”“修模紋”的情況，手工修模紋的深淺不同，表現(xiàn)的層次自然不同。
結(jié)論：
硬幣內(nèi)郭邊“斜坡”的成因多為修模所致。
如為“弱打”，那么至少主題圖案（局部）要表現(xiàn)為“弱打”特征。
1993001非弱打幣

王兄文章圖文并茂！有時間王版多寫點圍觀研究的文章吧。幣緣的這種狀態(tài)有沒有滾邊的原因？好比說力度不夠，滾的高度不夠？

先回答你以下這句話，再研究分幣上的弱打：

具有“弱打”特征的硬幣，如坯餅存在“拉絲紋”，那么“弱打”后硬幣或存在原有的“拉絲紋”，紋理表現(xiàn)為“凹紋”；同理，修模紋會表現(xiàn)為“凸紋”。

用來沖出坯餅的金屬板材在精扎過程中，有時會留下條紋。如果軋輥磨損，那么條紋就是突出的。因此幣面上突出的條紋不一定都是修模紋。如果軋輥和板材之間混入雜物，那么留下的條紋是凹陷的。軋輥造成的條紋有一個顯著特征，那就是條紋相互平行。幣友經(jīng)常提到的“拉絲紋”有些其實是坯餅打磨時造成的，主要見于精制幣，表現(xiàn)為凹紋。

提到弱打，我正巧想寫一篇關(guān)于分幣弱打的帖子，還在搜集資料。先舉幾個例子。

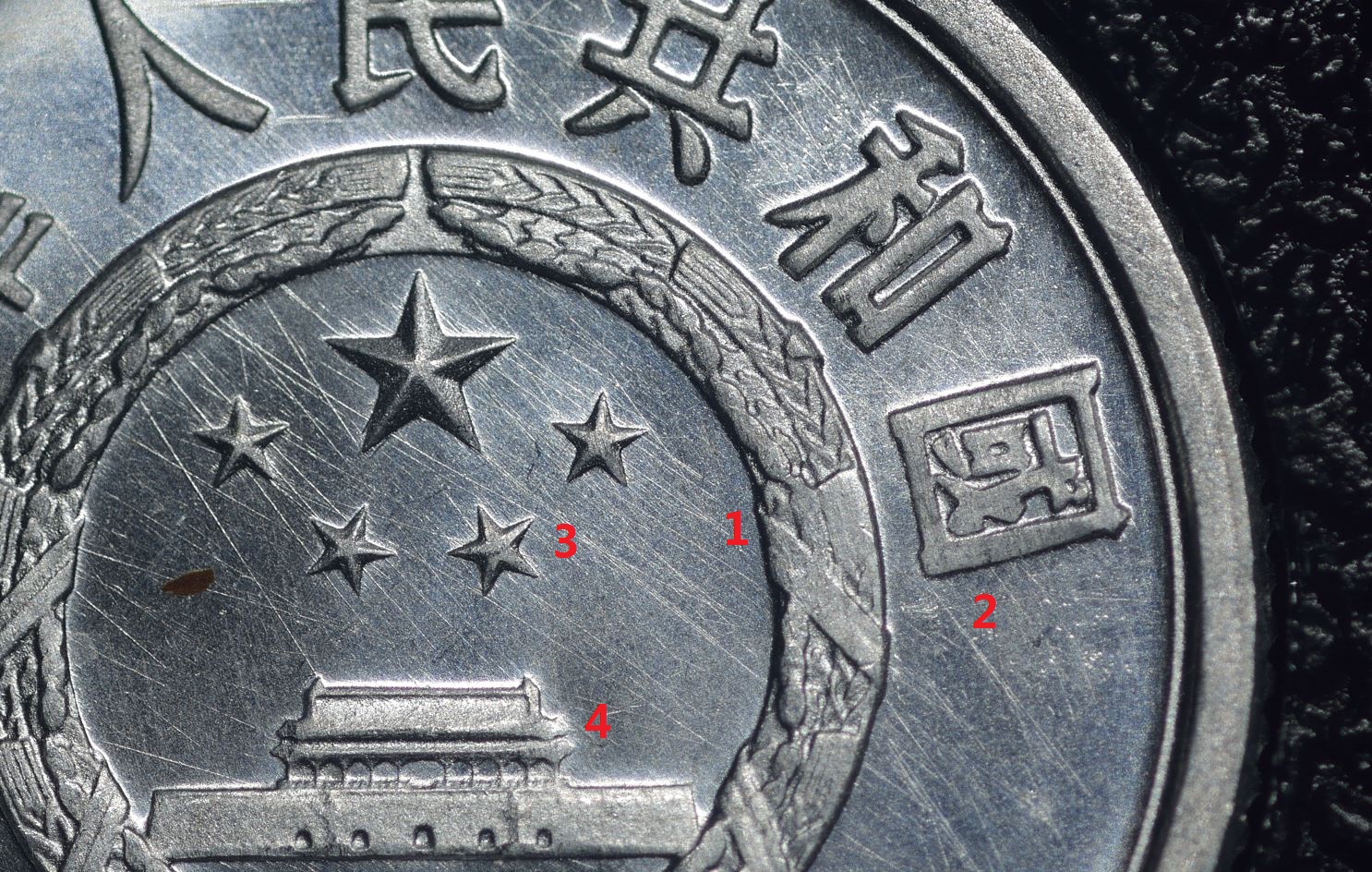

1. 弱打表現(xiàn)為細節(jié)缺失，如下圖中的 1，也就是麥穗上的飄帶細節(jié)不清。一般人對弱打的認識基本上停留在這個階段。

2. 弱打表現(xiàn)為圖案高點未能完全壓印出來，如下圖中的 2、3、4 等處。五角星和天安門飛檐上的弱打比較容易辨認，但“國”字的右下角也沒有完全壓印出來，盡管沒有細節(jié)缺失的情況，該處也是弱打的結(jié)果。

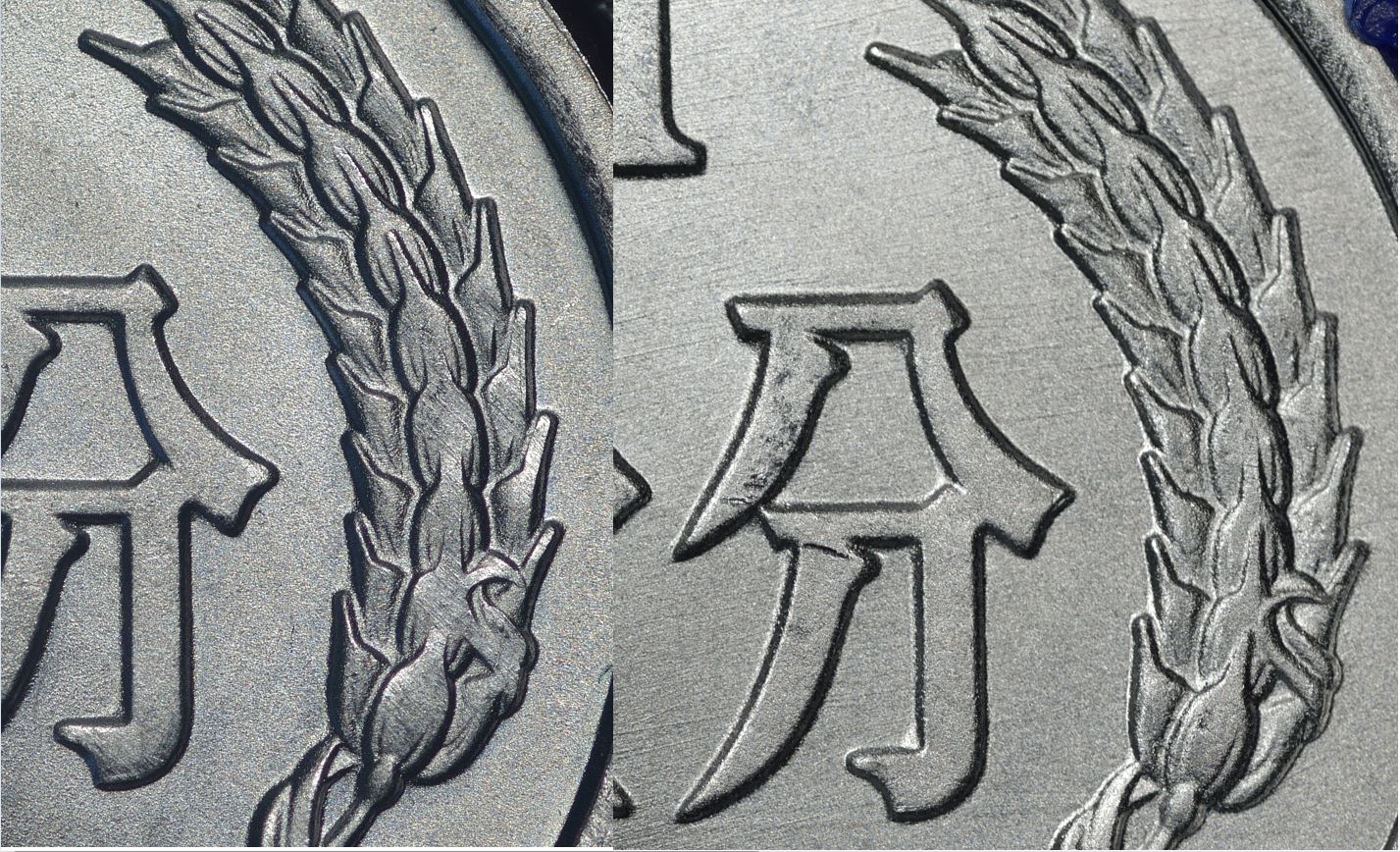

高點弱打的情況在分幣另一面主要出現(xiàn)在兩個區(qū)域，一是麥穗，二是飄帶，它們是這一面上的高點。麥穗上的高點弱打表現(xiàn)為麥粒扁平、麥芒消失。可以對照下面兩張照片，左邊是93-1：

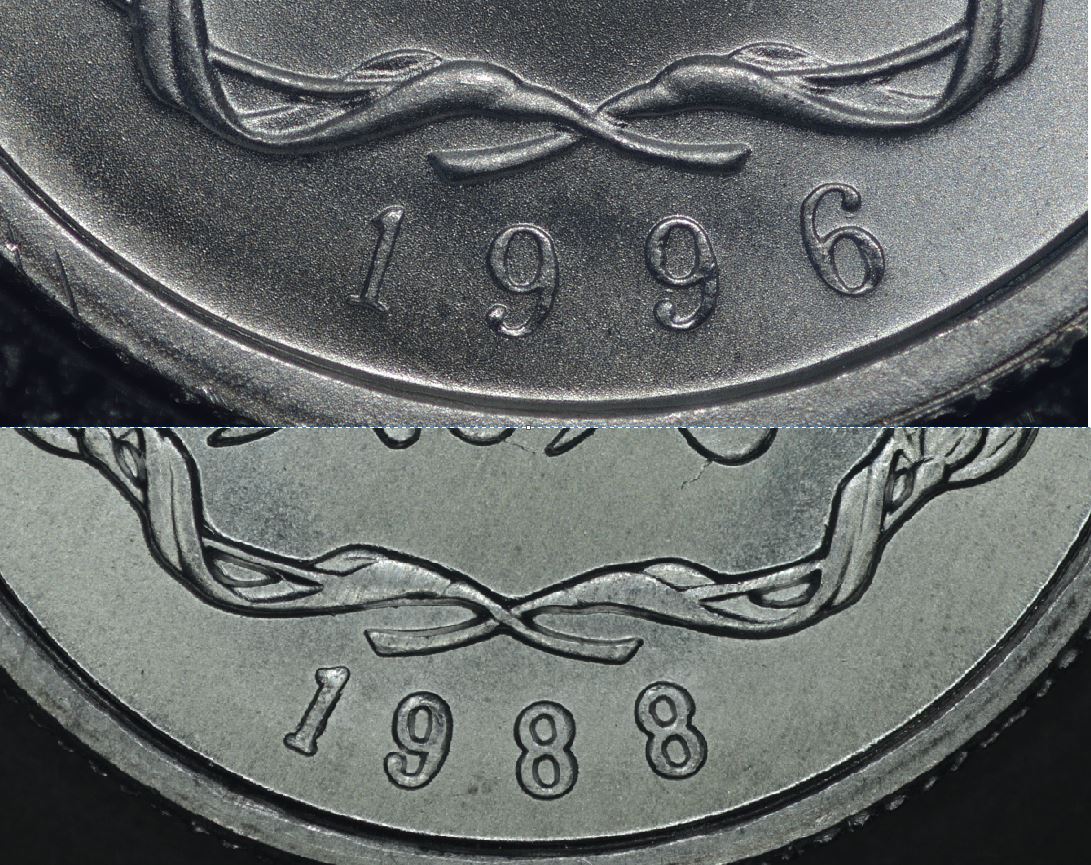

下圖比較了兩枚分幣的麥穗飄帶，88 年那枚的飄帶頂部缺少弧度，基本上是平的，是弱打的結(jié)果：

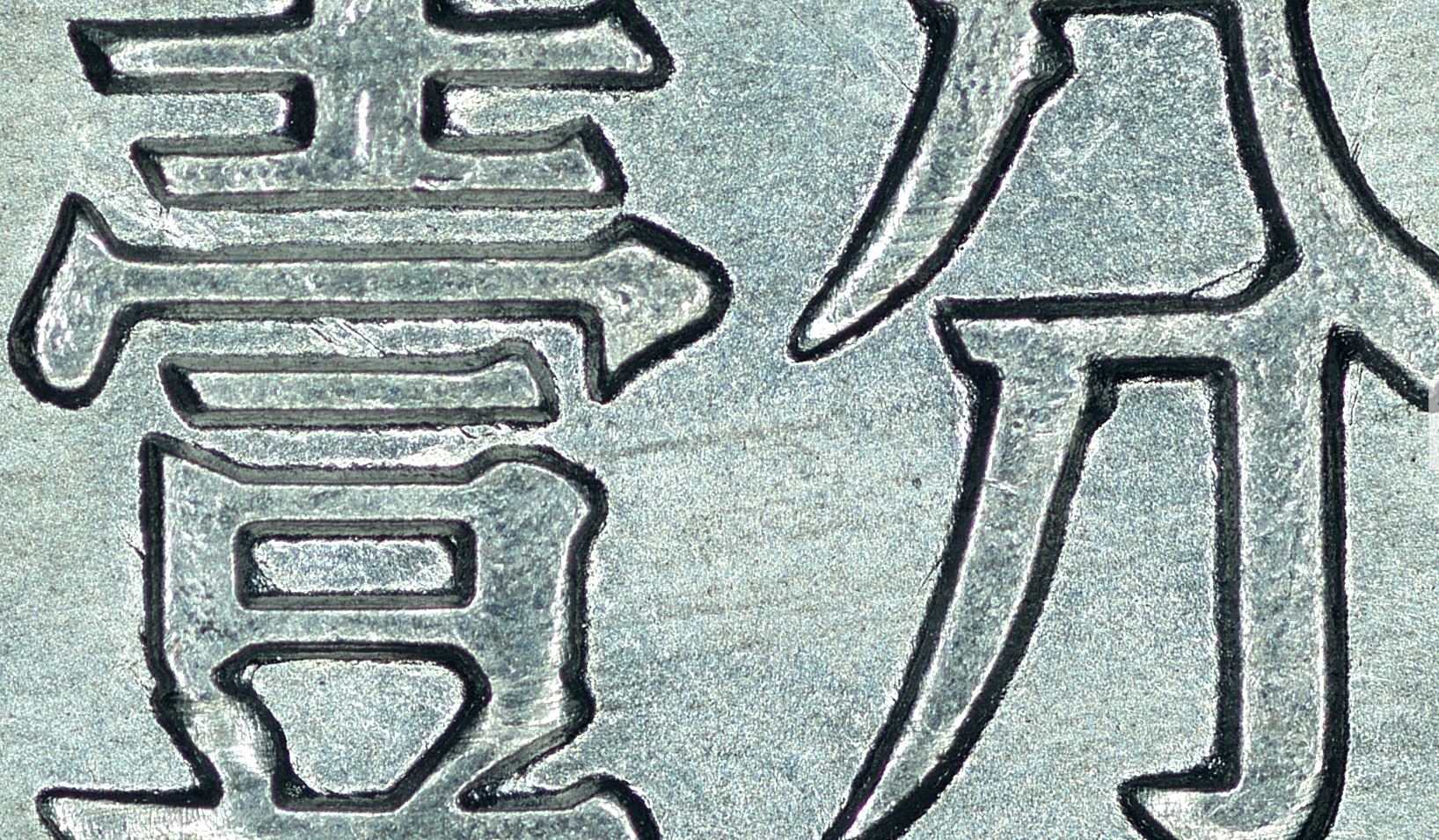

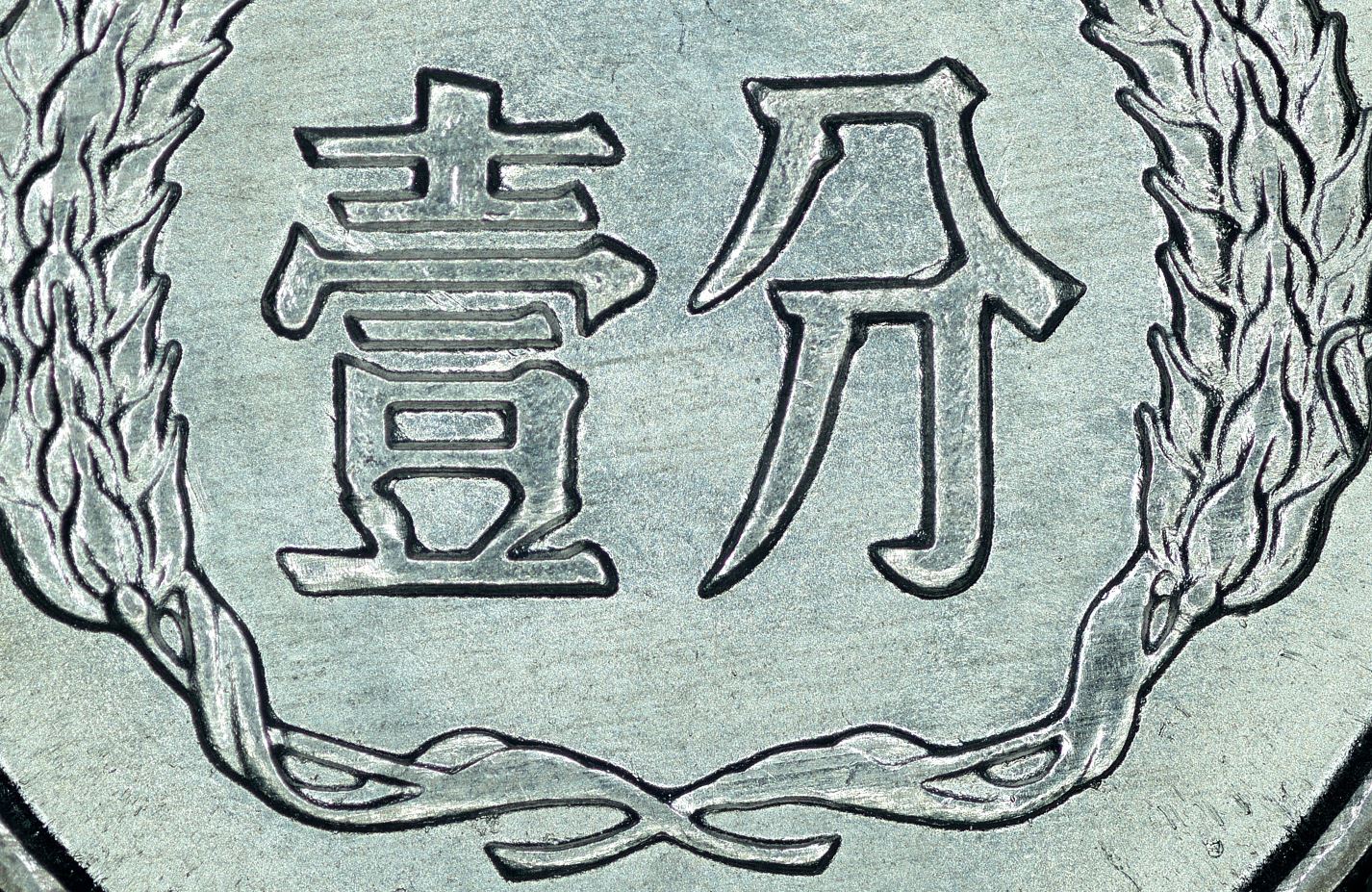

3. 弱打“經(jīng)常在硬幣的高點上表現(xiàn)為‘粗糙’或‘卵石紋’部分，其實就是遺漏的坯餅原始表面”（譯自PCGS評級指南）。以下這枚 86-1 不但在底部和右側(cè)的飄帶上有弱打，“壹分”的表面也沒有得到充分壓印，留下了粗糙表面，因此缺少光澤：





弱打研究到這個地步，才算入門了吧。

引用

引用第31樓老孫于2018-05-01 13:05發(fā)表的  :
王兄文章圖文并茂！有時間王版多寫點圍觀研究的文章吧。幣緣的這種狀態(tài)有沒有滾邊的原因？好比說力度不夠，滾的高度不夠？

硬幣輪廓的壓印不均勻和硬幣的滾邊應(yīng)該有關(guān)系。滾邊機是大量批量滾邊，滾邊的作用一是滾出高邊，壓印能容易出現(xiàn)輪廓；二是去除落料時的毛邊。而且滾邊的形式也不同，有些是滾出圓弧形的，有些是滾成梯形的。就算是同一批次滾邊，由于滾邊機是大量滾邊操作，所以每一枚硬幣坯餅的滾邊質(zhì)量不盡相同。不排除在毛坯上就出現(xiàn)了差異，造成壓印以后輪廓不一。



引用

引用第31樓老孫于2018-05-01 13:05發(fā)表的  :
王兄文章圖文并茂！有時間王版多寫點圍觀研究的文章吧。幣緣的這種狀態(tài)有沒有滾邊的原因？好比說力度不夠，滾的高度不夠？

謝謝孫老師鼓勵，有時間我會繼續(xù)寫分幣微觀研究的文章。

滾邊的高度不夠、金屬不足以填充工作模，這是一個新思路。我在帖子里說了，因為我對各種弱打的研究還不到位，現(xiàn)在無法對弱打的具體成因做出準確判斷。在以后的研究中會把滾邊的因素加以考慮。

又見王兄美文，頂起來

錢幣邊圈內(nèi)側(cè)斜坡的成因不會是單一的，比如孫老師所說的滾邊高度不夠，造成王先生所說的“弱打斜坡”也是有可能的，還有李兄所說的是由模具壓出來的。對于斜坡成因我不作探討，只對下面這枚分幣的斜坡形成的兩種說法作分析：

王先生認為：坯餅本身如果有突出的痕跡，會留在弱打部分，除了痕跡之外，斜坡表面非常粗糙，明顯是沒有經(jīng)過壓印。
李兄認為：內(nèi)郭邊“斜坡”是經(jīng)過修模所致，“坡面”有明顯的修模紋，紋路“凸起”，應(yīng)該起源于工作模具。
對于這枚分幣斜坡的形成，我認為李兄的說法是合理的，王先生的說法是不合理的，理由如下：


經(jīng)過滾邊處理的坯餅在印壓后出現(xiàn)的錢幣邊圈內(nèi)側(cè)斜坡，如果象王先生所說的那樣，那么這個坡面應(yīng)是微凸的曲面，而不是拆扇般的平面，相應(yīng)附在壞餅上的紋理是我所畫的圖中表達的那樣，是微凸的曲線而不是直線（因為壞餅原來是平面的，附在壞餅上的紋理也是直線的，但經(jīng)滾邊和印壓張力的牽拉后斜坡處才變成了微凸的曲面，相應(yīng)附在壞餅上的紋理也會隨之變成微凸的曲線）；而這枚幣的斜坡事實上是拆扇般的平面，且附在上面的紋理是直線，所以不可能是“弱打斜坡”。
相反，如李兄所說的是模具印壓出來是合理的，模具設(shè)計時，為脫模方便都會設(shè)計成斜坡，精度要求高的，坡度小些，精度要求低的，坡度相對大些，還有就是模具每使用一些時間后，表面也會變粗糙，特別是模具中的凹處會附上污垢，都要根據(jù)需要定期拋光清理，從這枚幣的邊圈內(nèi)側(cè)斜坡面拆扇般平面的形態(tài)和長短不一的直線拋光紋，可看出這斜坡應(yīng)是模具壓出來的。

都是高手！

文章精彩，照片更精美！

引用

引用第31樓老孫于2018-05-01 13:05發(fā)表的  :
王兄文章圖文并茂！有時間王版多寫點圍觀研究的文章吧。幣緣的這種狀態(tài)有沒有滾邊的原因？好比說力度不夠，滾的高度不夠？

引用

引用第29樓131大雙齒錯于2018-04-30 13:58發(fā)表的  :
王版分析透徹，我是研究機械的高級工程師，2013年壹分硬幣，邊齒出現(xiàn)的多達41齒（壹分幣邊齒總共101齒）以上的大雙齒，如圖有開頭和結(jié)尾，其特點完全符合錯幣的特點，其形成原因眾說紛紜，主要說法是壓印模具老舊爆裂形成的，但我認為不是該原因，我認為：是幣餅在滾邊工藝過程中拉成部分邊齒凹槽，“頭”就是拉槽起點，“尾”是拉槽終點，有的還帶漸漸擴大的“燕尾”形狀，請王版主和廣大泉友愛好者研究討論！
這個大雙齒親自看看非常震撼！她的“稀缺性、奇特性、觀賞性、研究性、一眼清”，觀賞性極強，具有研究和收藏價值，值得擁有收藏！

請孫克勤老師和王版主指教，我對“131大雙齒錯幣”的邊齒形成雙齒成因分析成立嗎？很多人說是模圈疲勞爆裂形成的，我不贊成這個觀點，因為雙齒是凹進去的，只有模圈爆裂突出來后壓印的硬幣才會凹進去，這樣的話，硬幣在模圈里就出不來了，所以我認為此觀點不成立。而是幣餅在壓印之前，滾邊過程形成有頭有尾的41齒左右的雙齒（壹分硬幣邊齒101齒，頭是圓弧的，尾是分叉的），帶雙齒的幣餅壓印之后就形成了2013壹分硬幣的131大雙齒錯幣，并于2013年發(fā)行到市場流通。如圖所示。

我在現(xiàn)代網(wǎng)推廣131大雙齒錯鑄幣，看來反向不大，許多人根本不了解2013壹分硬幣的神奇大雙齒！在現(xiàn)代網(wǎng)平臺宣傳、推廣，希望更多的泉友能夠認識、認知、了解和喜歡上邊齒如此震撼的大雙齒錯鑄幣！60年中國硬幣鑄造史少有的！2013年以前和以后的151、171都不在友此情況，大雙齒錯鑄幣是2013年壹分特有的，現(xiàn)在還帶國徽“權(quán)威性、嚴肅性、廣泛性”的壹分硬幣，還是“齒清溝深，一眼請”、大雙齒角度（135度中心角）非常明顯的大雙齒邊齒錯鑄幣，希望我們的硬幣收藏大家和專家，廣大收藏愛好者、泉友、投資機構(gòu)和團體個人，必須重視起來！不然就錯失了很好的機會！
2013年壹分硬幣發(fā)行5年來，我們許多131愛好者一直孜孜不倦的不斷開發(fā)挖掘，已主線了許多類型的班別和品種，有在大雙齒基礎(chǔ)錯的基礎(chǔ)上的錯中錯的精品和珍品！以后我會慢慢喝大家交流的！謝謝！
況且131還有出現(xiàn)與王版主討論的邊齒弱打，近乎圓邊的弱打幣。

值得收藏

劉先生要宣傳13-1錯幣，請另外開帖。要研究邊齒槽的成因，您照片的清晰度還不夠，難以判斷這些槽是壓印前、壓印時還是壓印后形成的。

突然好想明白了老銀元內(nèi)齒的意義
